СТАНОК ДЛЯ СВАРКИ ПЯТОК

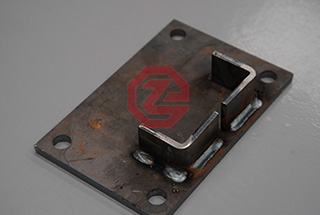

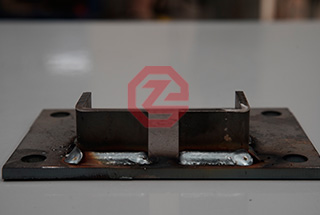

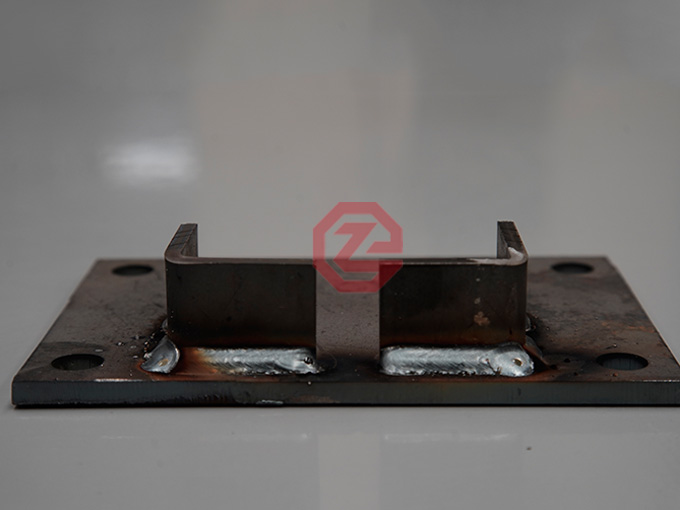

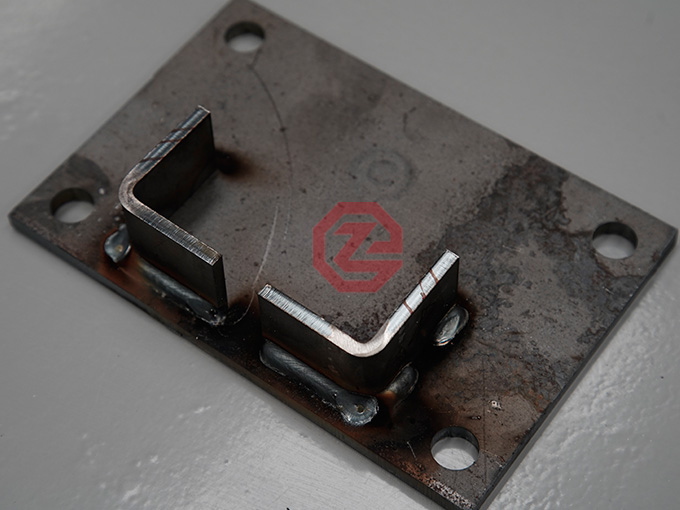

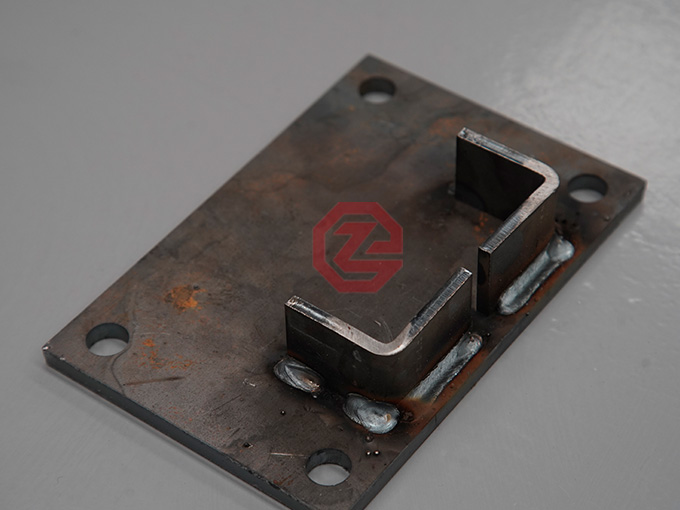

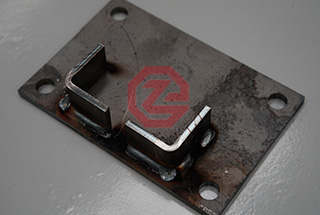

Станок для сварки пяток используется для производства пяток паллетных стеллажей. В нем применяется полуавтомат Panasonic YD-350FR, система контроля PLC (программируемый контроллер), три сварочных горелки, работающих одновременно, сваривающих стык между пяткой и профилем крепежа с трех сторон. Скорость сварки около 15 сек/шт. Агрегат может сваривать примерно от 150 до 180 шт. пяток балок в час, включая загрузку и выгрузку.

Сварка сторон: 3 стороны

Выход качественной продукции: ≥96%

Толщина сварного шва: ≤1.8mm

Скорость сварки: около 150 шт/час

БЫСТРЫЙ ЗАПРОС

Email:sergeykabakov@corpgz.com

ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ

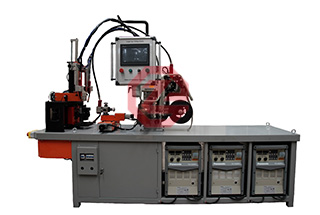

Машина состоит из системы управления PLC, источника питания, шагового двигателя, поворотный механизм, система подачи проволоки и т.д. В каждой детали использованы хорошо зарекомендовавшие себя надежные компоненты, изготовленные из качественных материалов. Наиболее важные узлы, такие как пневматическая и электрическая системы управления изготовлены компанией - владельцем бренда с мировым именем. Каждый блок машины работает надежно, обеспечивая длительное использование, удобную эксплуатацию и обслуживание.

ОСОБЕННОСТИ

Сокращение затрат

Один обычный, не высокой квалификации сварщик, может управлять станком. Нет необходимости в классном специалисте по сварке, что экономит затраты. Качество выпускаемой продукции очень стабильное, агрегат не нуждается в специальном обслуживании.

Высокая эффективность

Три сварочных горелки работают одновременно, производя от 150 до 180 единиц продукции в час.

Гибкость процесса производства

Сварочный шов может доходить до 1,8 мм, а толщина свариваемого металла - до 5 мм. Станок проектируется под размер балки в соответствии с чертежами клиента.

Высокое качество

В станке используется усовершенствованная система позиционирования, которая обеспечивает уровень выхода качественной продукции ≥96%, что намного лучше, чем роботизированная сварка.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

No.	Параметры	Единицы	Описание
1	Стороны сварки		3 стороны
2	Размеры пятки	mm	В соответствии с чертежами клиента
3	Скорость сварки	шт/час	Около 150 шт. до 180 шт. в час
4	Сварочный шов	mm	≤1.8mm
5	Выход качественной продукции	%	≥96%
6	Используемый газ		CO2 или смесь газов (20% CO2 и 80% Argon газ)
7	Потребляемая мощность	KW	9KW
8	Габаритные размеры станка	m	2.4m0.8m2m
9	Тип станка		GZ-3E-100
