СТАНОК ТРЕХСТОРОННЕЙ СВАРКИ БАЛОК

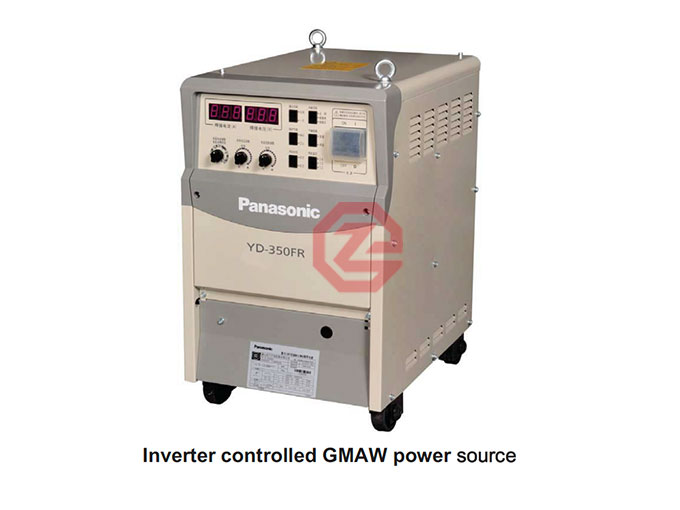

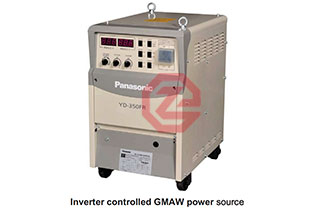

Данный станок используется для сварки профиля балок и зацепов между собой. В нем применяется полуавтомат Panasonic YD-350FR, система контроля PLC (программируемый контроллер), шесть сварочных горелок, работающих одновременно, сваривающих стыки с трех сторон одновременно. Скорость сварки около 15 сек/шт. Агрегат может сваривать примерно от 60 до 90 шт. балок в час, включая загрузку и выгрузку.
Сварка сторон: 3 стороны
Выход качественной продукции: ≥96%
Длина балки: 1.0m to 4.0m
Скорость сварки: 60 до 90шт/час
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ
ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ
Машина состоит из системы управления PLC, источника питания, шагового двигателя, шарового винта, линейной направляющей и т.д. В каждой детали использованы хорошо зарекомендовавшие себя надежные компоненты, изготовленные из качественных материалов. Наиболее важные узлы, такие как пневматическая и электрическая системы управления изготовлены компанией - владельцем бренда с мировым именем. Каждый блок машины работает надежно, обеспечивая длительное использование, удобную эксплуатацию и обслуживание.
ОСОБЕННОСТИ
Широкое применение

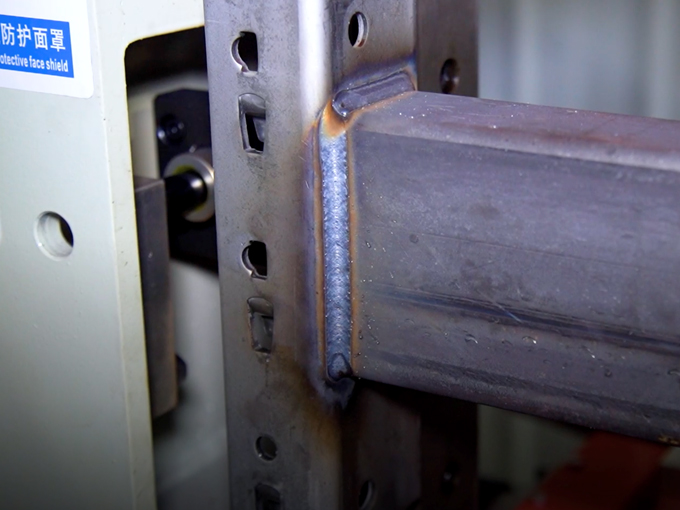

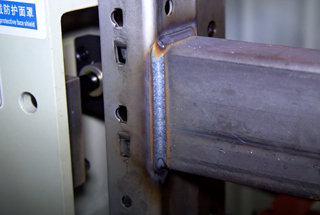

Станок может сваривать балки различного профиля: прямоугольного, ступенчатого, швеллер и др., длина может быть любая в пределах от 1.0m до 4.0m.
Высокая эффективность

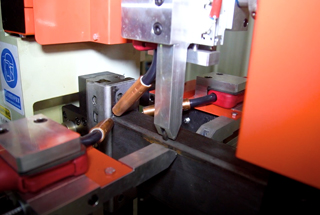

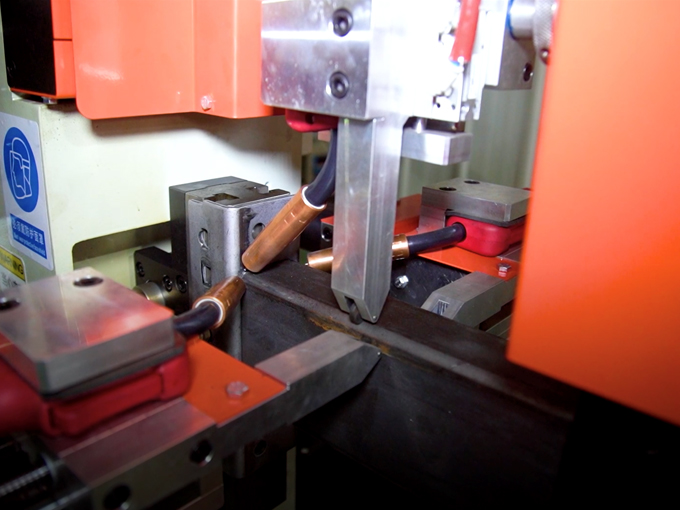

Шесть сварочных горелок работают одновременно, проваривая по 3 стороны с каждого конца балки, машина может сваривать от 60 до 90 единиц продукции в час.
Гибкость процесса производства
Сварочный шов может доходить до 1,8 мм, а толщина свариваемого металла - до 5 мм. Станок проектируется под размер балки в соответствии с чертежами клиента.
Высокое качество
В станке используется усовершенствованная система позиционирования, которая обеспечивает уровень выхода качественной продукции ≥96%, что намного лучше, чем роботизированная сварка.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
No. Параметры Единицы Описание
1 Стороны сварки   3 стороны
2 Размеры балки mm В соответствии с чертежами клиента
3 Длина балки m 1.0m to 4.0m
4 Тип балки   Прямоугольная, ступенчатая и т.д.
5 Скорость сварки  шт/час Около 60 шт. до 90 шт. в час
6 Сварочный шов  mm ≤1.8mm
7 Выход качественной продукции  % ≥96%
8 Используемый газ   CO2 или смесь газов
(20% CO2 и 80% Argon газ)
9 Потребляемая мощность  KW 15-18KW
10 Габаритные размеры станка m 5.85m*0.94m*1.67m
11 Тип станка   GZ-6-100
12 Сертификация CE   Имеется
