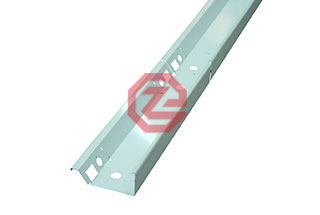

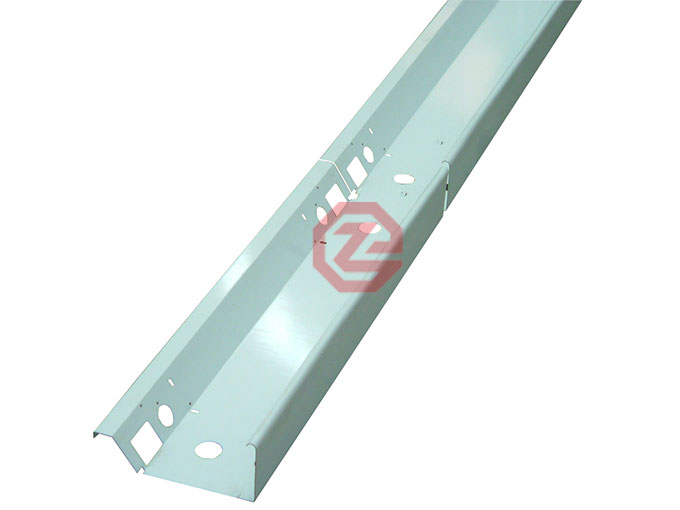

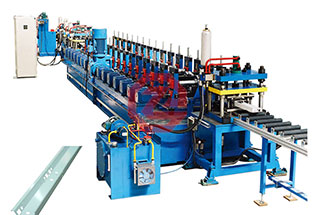

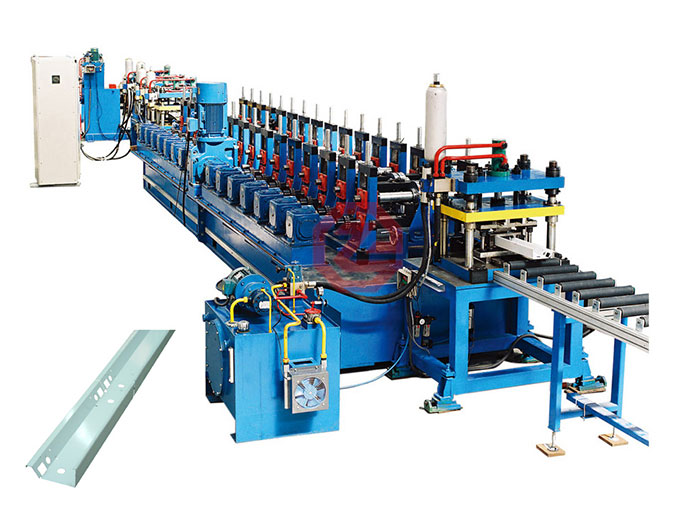

Линия для производства корпусов светильников

Данная линия используется для производства различного рода светильников. В ней применяется качественная PLC система управления производства компаний Siemens или Schneider, характерна высокая степень автоматизации процессов, легкое и понятное управление высокая эффективность. Максимальная скорость может достигать 15м/мин. All the dimensions are processed by machining center, high precision.

Скорость линии: 15 м/мин

Предел текучести: ≤345Mpa

Материал роликов: SKD11

Толщина штрипса: 3.0mm

БЫСТРЫЙ ЗАПРОС

Email:sergeykabakov@corpgz.com

ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ

Профилировочная линия состоит из гидравлического размотчика, направляющего штрипс устройства, профилировочного стана, устройства гидравлического реза, разгрузочного стола, гидростанции, PLC системы контроля. В каждой детали использованы хорошо зарекомендовавшие себя надежные компоненты, изготовленные из качественных материалов. Наиболее важные узлы, такие как пневматическая и электрическая системы управления изготовлены компанией - владельцем бренда с мировым именем. Все элементы линии работают надежно, обеспечивая длительное использование, удобную эксплуатацию и легкое обслуживание.

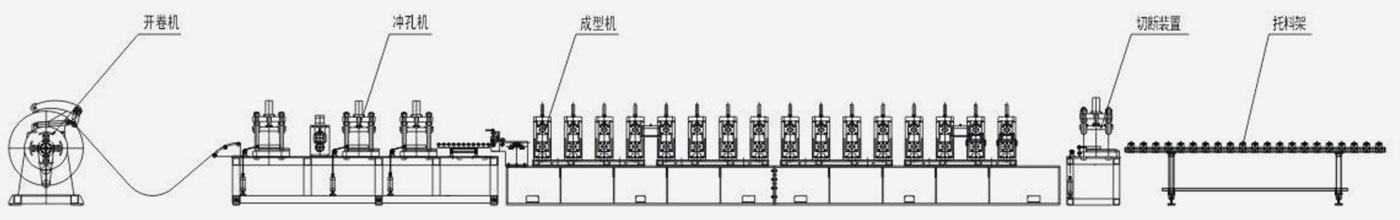

ТЕХНОЛОГИЧЕСКАЯ СХЕМА

Workflow

Загрузочная тележка

Размотчик

Петля

Направляющее устройство

координатно-пробивная машина

Профилировщик

Отрезное устройство

Разгрузочный стол

ОСОБЕННОСТИ

РЕГУЛИРУЕМАЯ ШИРИНА ПРОФИЛЯ

Переход от одного размера и формы профиля к другому осуществляется с помощью быстросменных кассет. Чтобы производить профиль иной конфигурации, просто нужно сменить кассеты с клетями и инструмент в отрезном устройстве.

ТЕХНОЛОГИЯ ПРОКАТА

Технологическая схема холодного проката разрабатывается в соответствии с техническим заданием заказчика коллективом профессиональных специалистов, имеющих инженерное образование и значительный опыт работы. Для выполнения работ используется импортное ПО COPRA software design (Германия), далее производится проверка технологического процесса профилирования средствами FEA анализа.

ПРОКАТНЫЕ РОЛИКИ

Прокатные ролики имеют комбинаторную структуру, разность скоростей и сопротивление формованию у валков невелики, что дает точность и стабильность процесса профилирования.

ВАЛЫ:

Валы, на которых монтируются прокатные ролики, изготовлены из качественной легированной стали, проходят процесс закалки и отпуска. Изготавливаются по чертежам с заданными параметрами допусков в высокоточном машинном центре с ЧПУ.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

No.	Параметры		Единицы	Описание
1	Материал для проката	Сорт стали		Оцинкованная сталь
		Предел текучести	MPa	≤235
		Толщина	мм	3.0
		Внутренний диаметр рулона	мм	508
		Вес рулона	T	3
2	Ширина готового проката		мм	80
3	Скорость линии		м/мин	16м/мин
4	Материал роликов			D2 закаленная сталь
5	Привод на ролики			Внешний привод через систему редукторов
6	Операционная система			Windows2000
7	Мощность мотора привода		KW	около 50
8	Система управления			PLC автоматическая система контроля
